Project verwerking

Integrale aanpak
Het project start bij ons altijd met een uitgebreide vraagspecificatie, waarin we de benodigde parameters voor het project vastleggen voordat we met de uitwerking beginnen. De vraagspecificatie kan via deze website worden opgesteld, of u kunt de relevante documenten aan ons verstrekken, waarna wij deze analyseren en verwerken in het vragenformulier op onze site. Dit voorkomt misverstanden, zorgt voor een efficiënter proces en biedt de mogelijkheid om tijdig gerichte offertes en oplossingen aan te bieden.
Nadat er consensus is bereikt over de vraagspecificatie, werken we het project uit in verschillende stappen. Deze omvatten het opstellen van het principeschema (hydraulische schakeling), de norm warmteverliesberekening, het afgifte- en opnamesysteem conform de norm, de leidingberekening en onze bijdrage aan het bouwinformatiesysteem (BIM).
meer infoOnderbouwde uitwerking
JK engineered solutions werkt de projecten uit met de software van linear. JK is hier bovendien Industriepartner en heeft in de software een eigen dataset. Het is een wereldwijde speler op het gebied van digitalisering van de planning van gebouwen. De focus ligt hierbij op softwareoplossingen en diensten voor de planning van bouwtechnische installaties.

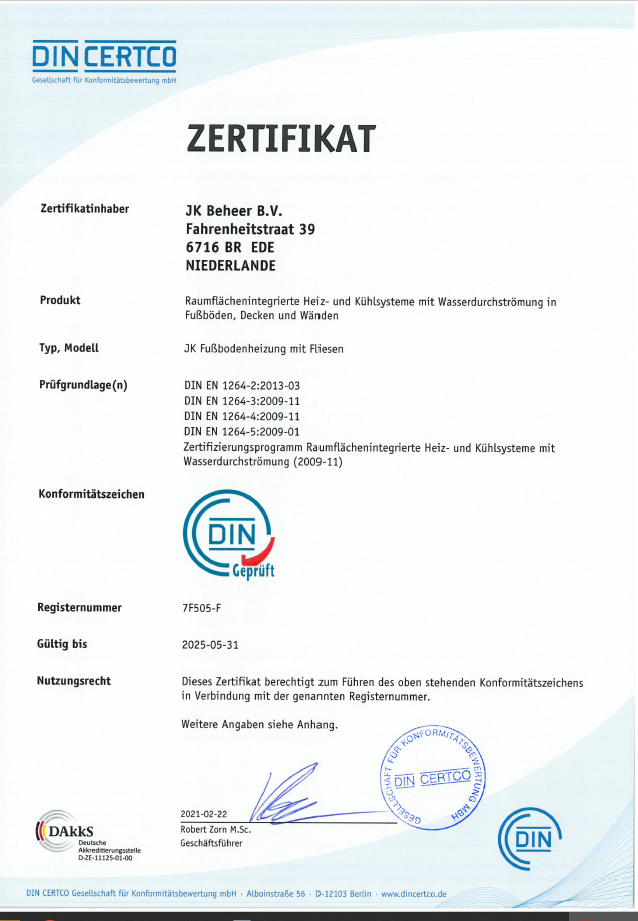

JK heeft, conform de norm NEN-EN 1264, de watervoerende afgifte- en opnamesystemen laten vastleggen door meerdere geaccrediteerde testlaboratoria, waarvan een aantal van deze testen (Type H) zijn opgenomen in het certificeringsprogramma van TÜV Rheinland DINCERTO. Met het erkende en neutrale certificeringsmerk “DIN-Geprüft” biedt het ons de mogelijkheid om u als klant te overtuigen en te ondersteunen met een gevalideerde uitwerking qua afgifte- en opnamesysteem in het project.
meer info


Warmteverlies berekening
Conform de NEN EN 12831-1, wordt de norm- ontwerpwarmtebelasting (warmtevraag) voor een vertrek binnen de schil van het woongebouw, gedefinieerd als de benodigde ontwerpwarmtebelasting (warmte) die nodig is om de vastgelegde ontwerp-binnentemperatuur onder norm-buitenomstandigheden te bereiken. In deze definitie bestaat de norm-warmtebelasting alleen uit de ruimte-warmtebelasting, zonder de warmtebelasting van warmwaterbereidingssystemen.
meer infoOntwerp afgiftesysteem

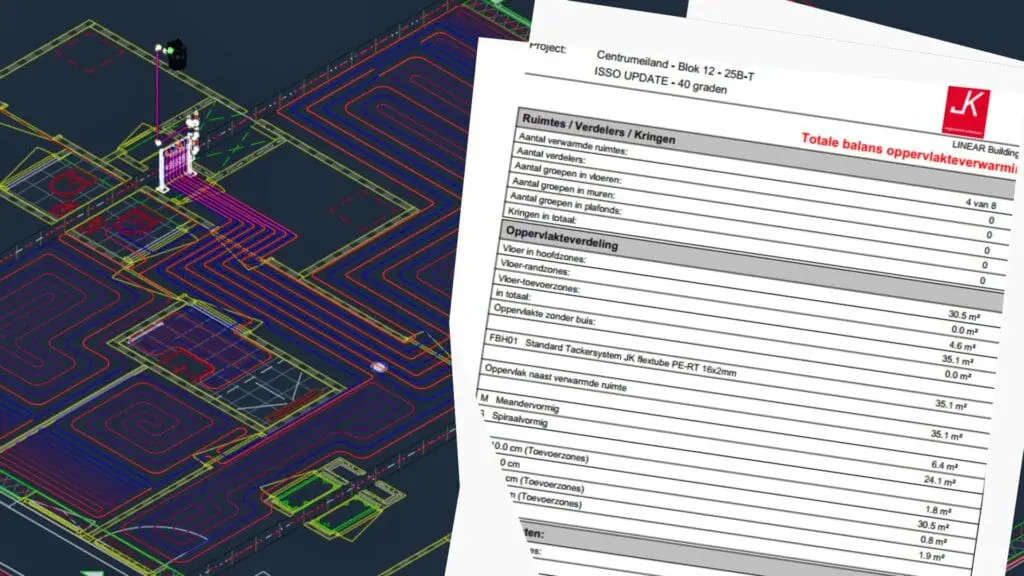

Vanuit het streven naar duurzaam en energiezuinig bouwen is een Laag Temperatuur Verwarmingssystemen (LTV) het eerst aangewezen systeem. Nadat het op te stellen benodigd vermogen van het per vertrek is berekend, is een goede warmteverdeling in het vertrek en/of het voorkomen van lokaal discomfort nog niet vanzelfsprekend. Na de warmteverliesberekening volgt de norm systeemberekening die gekoppeld is aan de technische tekening van de legplannen.
Het berekende (benodigde) ontwerpvermogen van een vertrek is niet geschikt voor het bepalen van de energiebehoefte (BENG), maar uitsluitend bedoeld voor het dimensioneren van het verwarmingssystemen, opstellen van de Warmtebalans. Voor het dimensioneren kunnen verwarmingssystemen in drie categorieën worden verdeeld namelijk Warmteafgiftesystemen (vloerverwarming), Warmteopwekkers (zoals een warmtepomp of afleverset) en Warmteverdelingssystemen (aansluit leidingsysteem met de ingebouwde componenten, zoals pompen en kleppen).
meer info


Leidingnetberekening

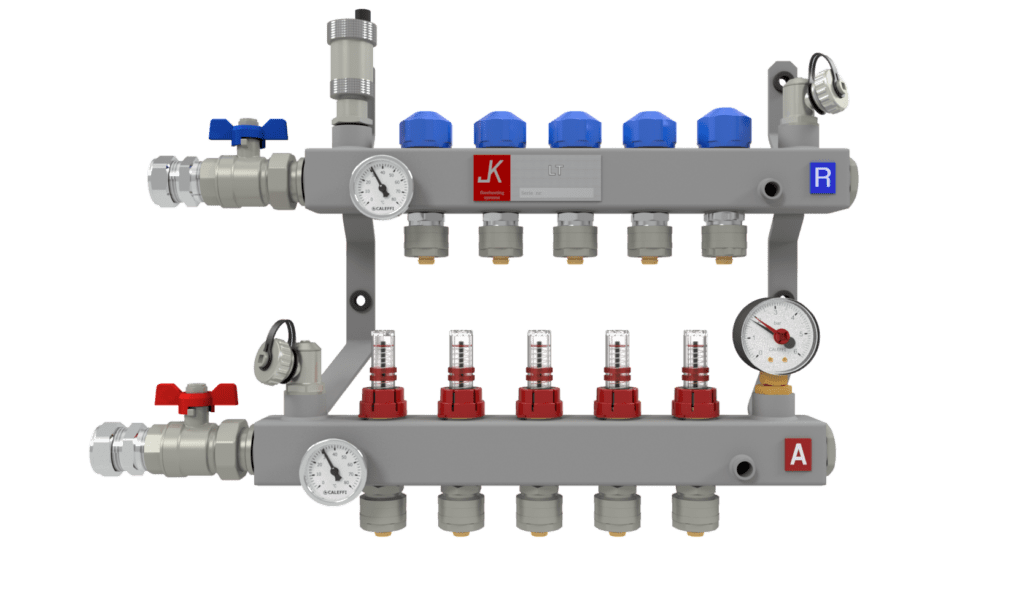

Na de norm warmteverliesberekening en het ontwerp van het afgiftesysteem moet de verdeler/verzamelaar ook worden aangesloten conform het opgestelde principeschema op de warmteopwekker met aansluitleidingen en appendages voor de juiste werking. De leidingnetberekening (binnenhuis installatie) is een essentieel onderdeel van het afgifte- opnamesysteem, wat zorgt voor een efficiënt en betrouwbaar systeem dat voldoet aan de vereiste prestaties, zoals voldoende debiet, druk en temperatuur.

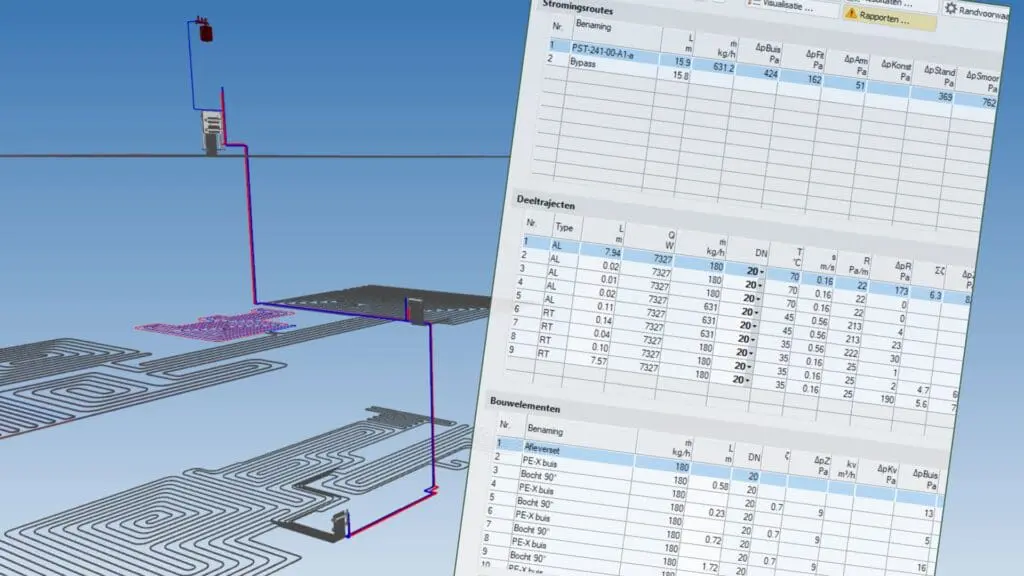

De leidingnetberekening wordt eveneens uitgevoerd met de software in liNear, die een nauwkeurige simulatie maakt van het leidingnetwerk, rekening houdend met verschillende parameters zoals leidingdiameters, leidinglengtes, debieten, drukverliezen, temperatuurverschillen en het soort medium dat wordt getransporteerd. Deze berekeningen is belangrijk bij zowel nieuwbouwprojecten als bij het aanpassen of upgraden van bestaande installaties. Met de berekening moet worden voorkomen dat het leidingnet is over gedimensioneerd (onterecht grote leidingen) of onder gedimensioneerd (onvoldoende capaciteit), wat kan leiden tot inefficiëntie, overbodige kosten of zelfs storingen.
Building Information Modeling

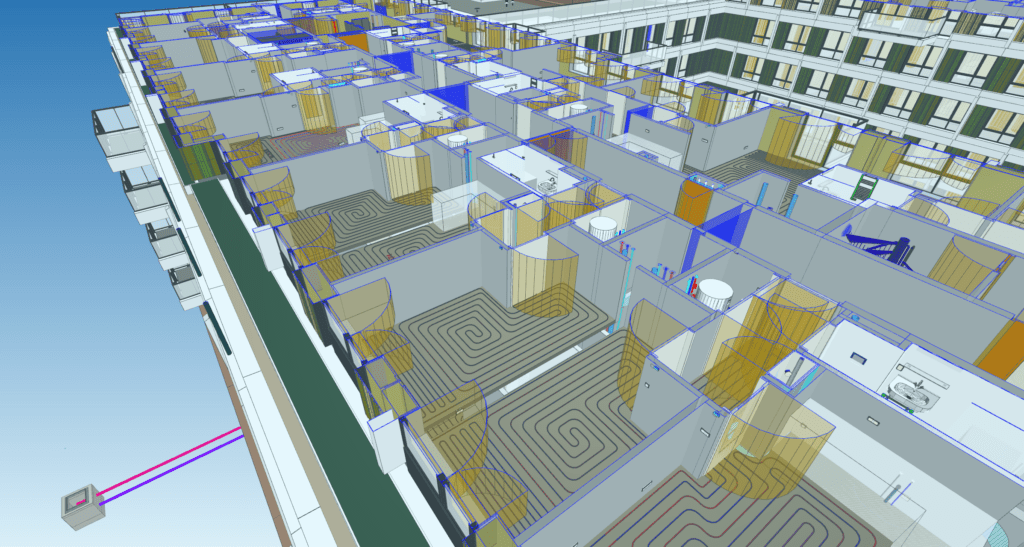

BIM is een digitale werkwijze voor het ontwerpen, bouwen en beheren van gebouwen. Het maakt gebruik van 3D-modellen en gedetailleerde gegevens om alle fasen van het bouwproces te ondersteunen, van ontwerp en planning tot uitvoering en onderhoud.
Het belang van 3D-modelleren van JK-installaties voor projecten is om verschillende redenen essentieel:
- De uitgebreide installatietechniek vereist een grotere ruimtebehoefte. Daarom is de ruimteconfiguratie en de integrale afstemming tussen de verschillende installatiecomponenten en de bouwkundige mogelijkheden essentieel.
- Daarnaast stelt de aard van de installatietechniek specifieke eisen aan de ruimteconfiguratie, die in het 3D-model moeten worden uitgewerkt, zoals clashpunten met koudezones in verband met legionella, en elektriciteitsvoorzieningen voor de (na)regeling.
- Behalve voor de installatiecomponenten is het ook noodzakelijk om ruimte te reserveren voor het beheer en onderhoud van de installatietechnische onderdelen, zoals de verdeler en de Danfoss Icon-regelaar. In een 3D-model kan dit direct worden meegenomen, zodat het meteen duidelijk is of de ruimtereservering voor deze doeleinden voldoende is.
- De sparingcoördinatie en clashcontroles in een 3D-model voorkomen conflicten tussen de bouw- en installatiecomponenten. Conflicten of clashes ontstaan wanneer bouwcomponenten op dezelfde locatie worden geplaatst of elkaar overlappen op een manier die in de fysieke wereld niet mogelijk is.
- Een 3D-model biedt in een vroeg stadium de mogelijkheid om de ruimte voor alle componenten en specifieke onderdelen te optimaliseren. Dit levert vitale informatie op voor de bouwkundige en constructieve disciplines en faciliteert de integrale afstemming tijdens de verdere uitwerking.


Standaard detaillering

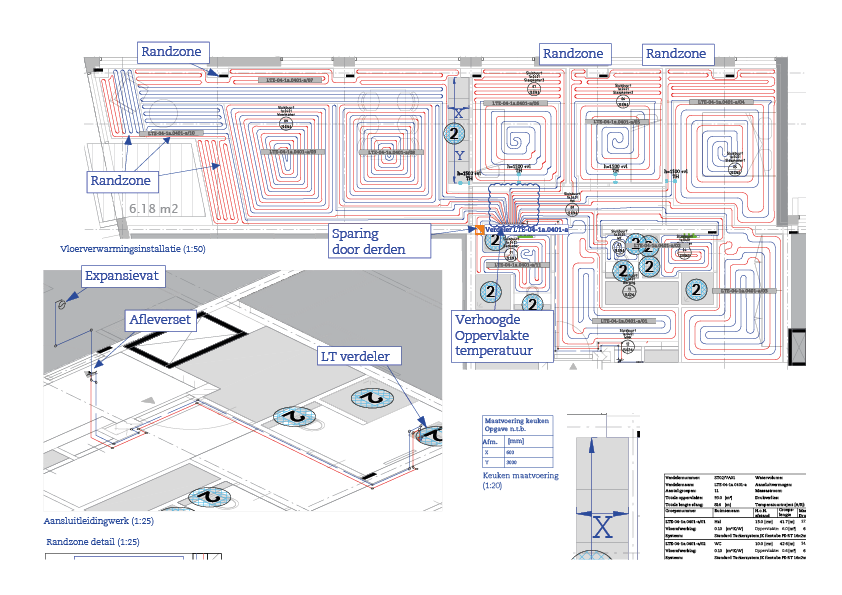

Standaard detaillering van installatieonderdelen betreft het gebruik van gestandaardiseerde tekeningen en specificaties voor technische installaties, zoals leidingen, ventilatiesystemen en elektrische aansluitingen. Deze gedetailleerde ontwerpen zijn vooraf gedefinieerd en bieden consistente richtlijnen voor de uitvoering van installaties.
Voordeel: Het voordeel van standaard detaillering is dat het de efficiëntie verhoogt, fouten minimaliseert en de communicatie tussen ontwerpers, aannemers en installateurs verbetert. Het zorgt voor kostenbesparing, snellere uitvoering en een hogere kwaliteit doordat er minder maatwerk nodig is.
Realisatie
Eenmaal als alle stukken 100% zijn doorgenomen en goedgekeurd, sturen wij alle stukken door naar ons interne installatie-team. Onze gespecialiseerde installateurs zullen er vanaf dat moment alles aan doen om netjes, vakkundig en op tijd de installatie te monteren.


Commissioning

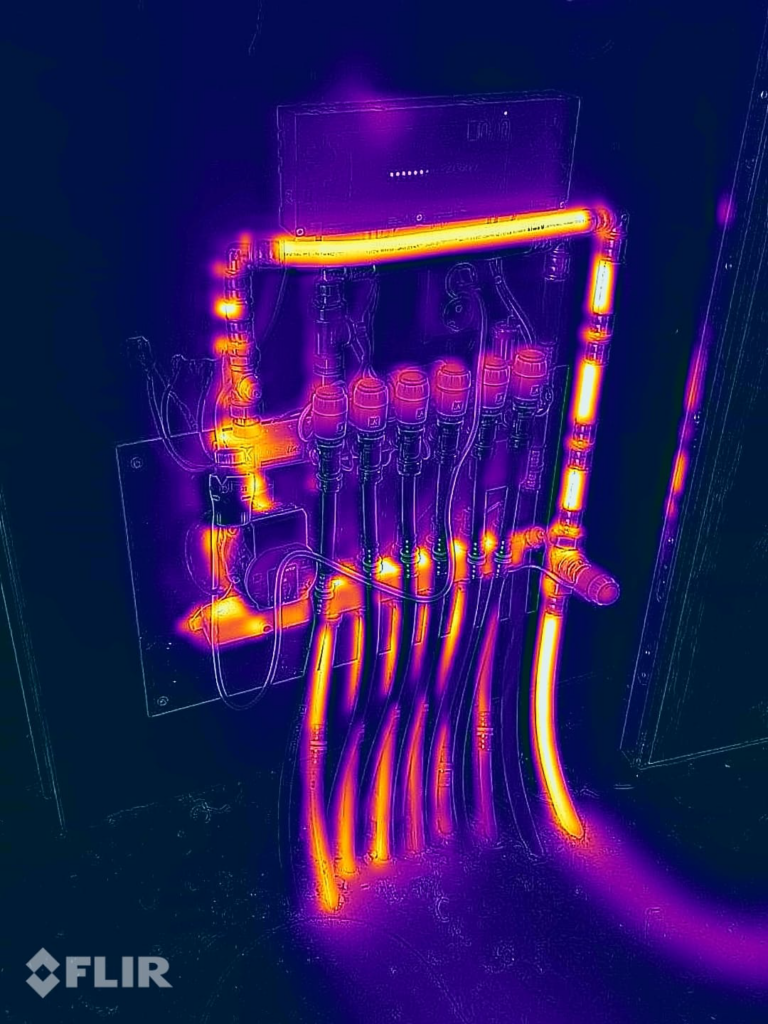

Commissioning van een installatie is het proces waarbij een nieuw gebouw of systeem grondig wordt getest en geoptimaliseerd voordat het in gebruik wordt genomen. Dit omvat het controleren van alle installaties, zoals HVAC, elektra en verlichting, om ervoor te zorgen dat ze correct functioneren volgens de ontwerpvereisten en specificaties.
Noodzaak: Commissioning is noodzakelijk omdat verschillende disciplines (zoals HVAC, elektrotechniek en bouw) vaak betrokken zijn bij een installatie. Door het commissioningproces kunnen eventuele miscommunicaties of fouten tussen deze disciplines worden opgespoord en gecorrigeerd, wat de efficiëntie verhoogt, de prestaties garandeert en de levensduur van de installatie verlengt. Het zorgt voor een goed functionerende installatie die voldoet aan de verwachtingen van de gebruikers en voldoet aan de wet- en regelgeving.
