Ontwerp proces afgiftesysteem

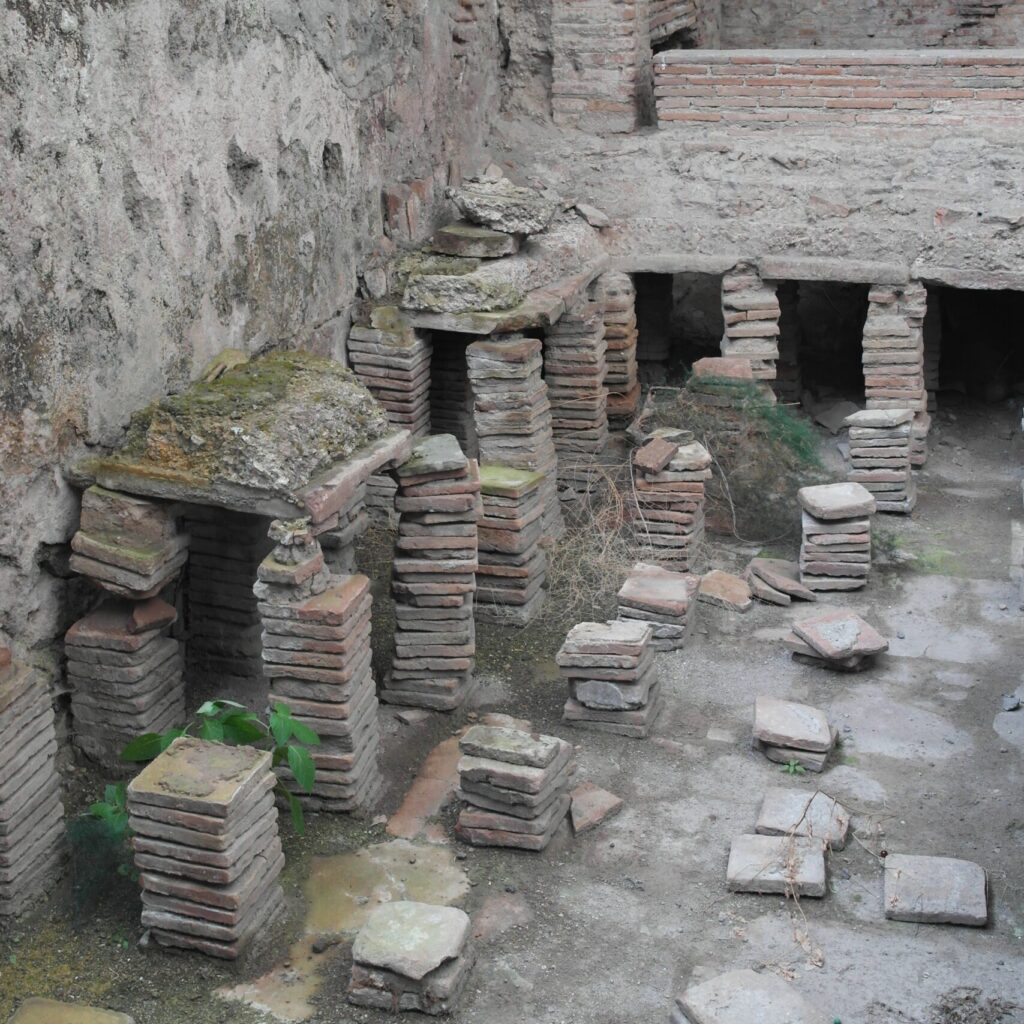

Hypocaustum Romeins vernuf
De vloerverwarming (hypocaustum, zoals de Romeinse vloerverwarming werd genoemd) dateert uit de tweede eeuw voor Christus. De combinatie van energie-efficiëntie, comfort, ruimtebesparing en de wens naar milieuvriendelijkere oplossingen maakt laagtemperatuurverwarming (LTV) steeds populairder bij de bouw of renovatie van woningen. Net zoals de Romeinen destijds hun vloerverwarming maakten en ontwierpen, doen wij dat nu ook, maar dan met alle moderne technieken die daarvoor beschikbaar zijn. Hierbij is de primaire installatie (warmteopwekking en -generatoren) van belang, en de secundaire (binnenhuisinstallatie) wordt daarop door ons afgestemd.
In de SO-fase (schetsontwerp) is het mogelijk om, aan de hand van de onderstaande stappen, de haalbaarheid van vloerverwarming voor één of meerdere woningen vooraf te toetsen a.d.h.v. de uitgangspunten (vraagspecificatie). Wij integreren onze installatietechniek in het bouwkundig model tot één efficiënt proces, wat zorgt voor een integrale afstemming en de juiste ruimtelijke configuratie van het afgifte- en opnamesysteem binnen het project.

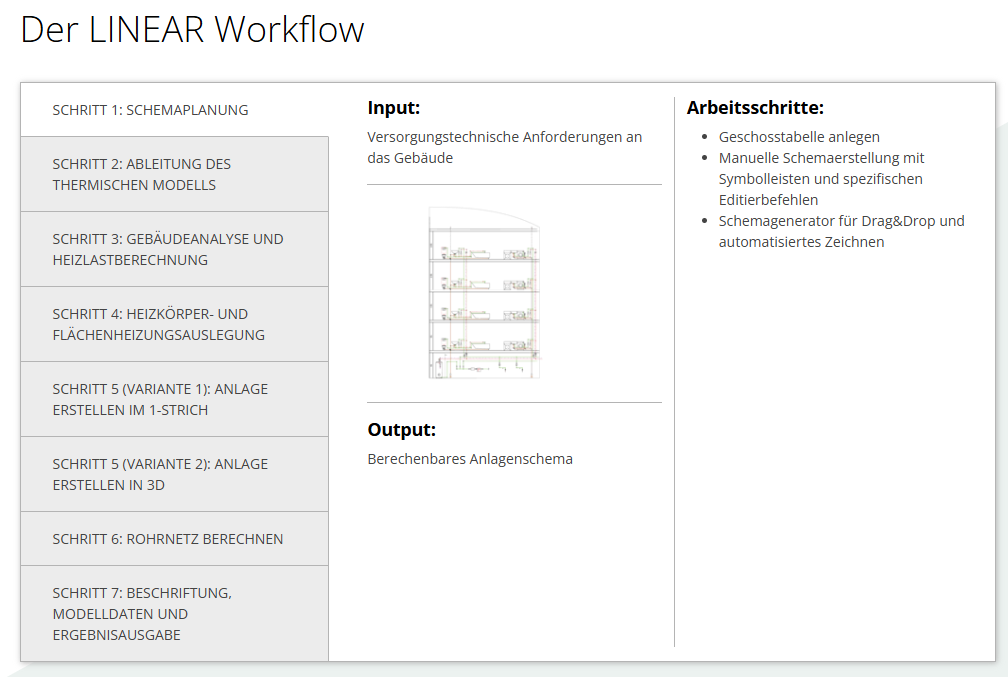

STAP 1
AutoCAD – Tekeningen opschonen (cleaning drawings)
De ontwerp proces stappen. Het project wordt in een aantal stappen vorm gegeven. Bij het opschonen van een DWG-tekening worden verschillende soorten objecten en data verwijderd die niet meer nodig zijn of die de bestandsgrootte onterecht vergroten. Dit proces helpt om de prestaties te verbeteren en het bestand overzichtelijker te maken. Hierna wordt dit bronbestand beveiligd als een xref (external reference) tekening, die we gebruiken als onderlegger per verdieping.

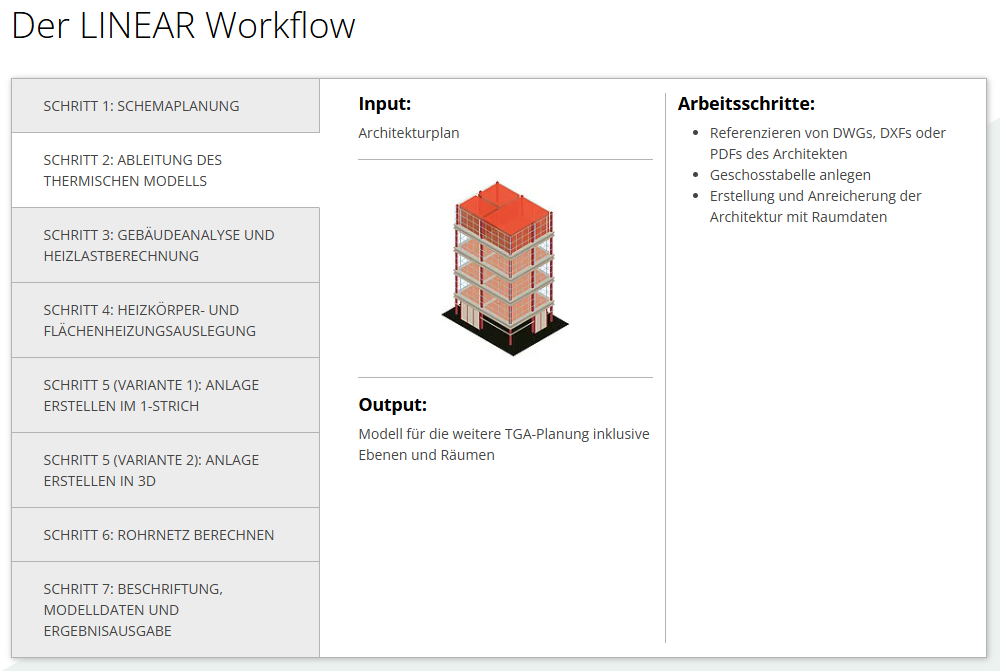

STAP 2
Ruimten vast leggen
In de Linear software worden de ruimten die worden voorzien van het afgifte- en opnamesysteem vastgelegd. Dit gebeurd per verdieping. Voor het gebouw wordt een Master project aangemaakt zowel in Autodesk Construction Cloud ACC (dit is het samenwerkingsplatform waarmee JK werkt). Daarnaast worden er Sub-projecten aangemaakt per verdieping en type woning. De benaming wordt aangehouden conform de BIM afspraken (per project).


STAP 3
IFC model maken
Aan de hand van de gegevens uit de vraagspecificatie maken we met de aangeleverde bronbestande een IFC model met daarin verwerkt:
- De toe te passen JK RVS verdelers locatie conform de richtlijnen en mogelijkheden;
- Aansluitleidingen vanaf de verdeler naar de warmtegenerator/warmtebron).
- Electra voorzieningen zoals voeding 230 [V] voor de Danfoss Icon regelunit;
- De positie van de thermostaten;
- De positie van de eventuele additionele verwarming (badkamer radiator).
Als het IFC model en de plaatsbepaling van de componenten is vastgelegd en voor akkoord bevonden, (eventueel met aanpassingsronde) volgt stap 4.
Het IFC model wordt per bouwlaag gemaakt en het totale model wordt met BIM simpel gegenereerd.
Grote van de verdelers op basis van indicatieve waarden.

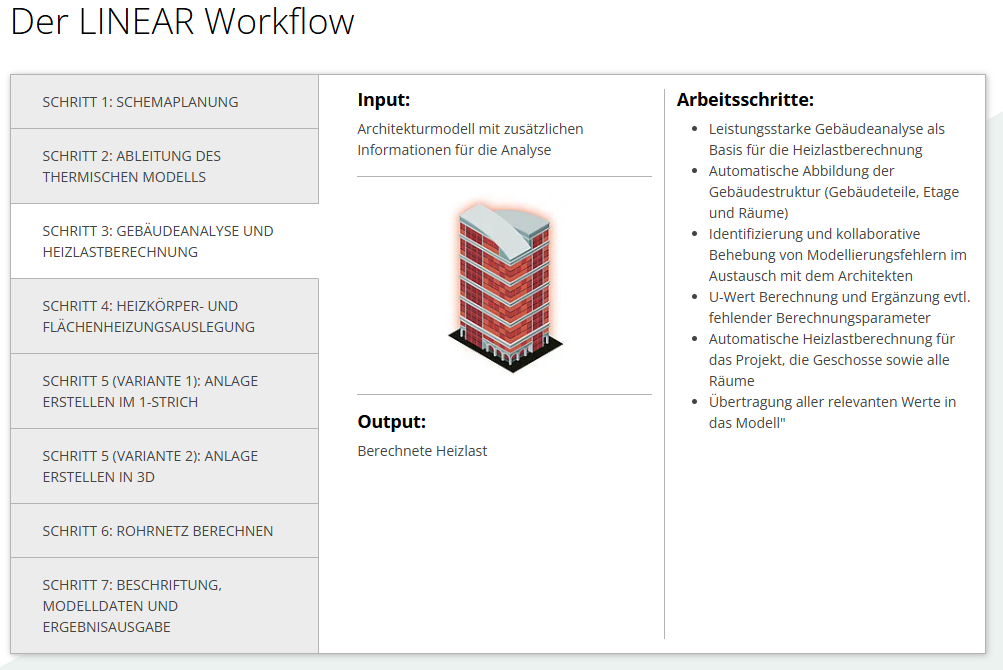

STAP 4 (sub)
Warmteverlies berekening
Met de software Heat load van Linear en de gegevens vanuit de vraag specificatie wordt de norm warmtebehoefte per vertrek bepaald. Deze kunnen ook door derden worden aangeleverd en in de uitwerking worden verwerkt.
Indien de warmtelerverlies berekening door JK wordt gemaakt worden dezelfde bronbestanden gebruikt zoals in stap 1/m 3 beschreven.


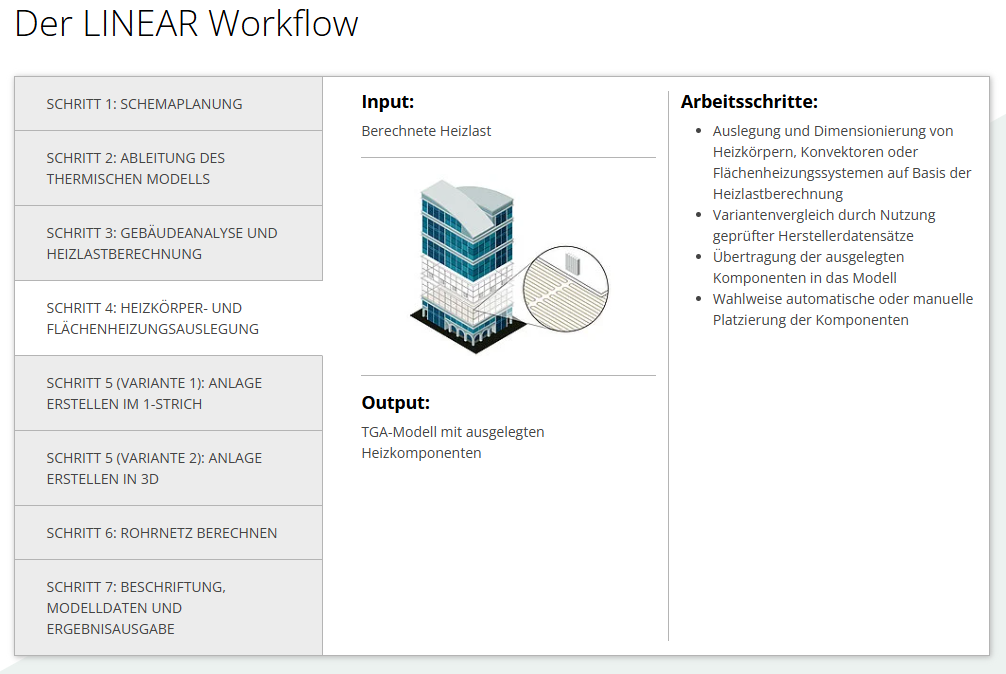

STAP 4
Het afgiftesysteem tekenen
Met Linear CAD Heating wordt het afgifte- en opnamesysteem per vertrek getekend voor de verschillende woningtypes, op basis van de bouwkundige onderleggers (Xref). Dit gebeurt in een aparte DWG-tekening per woningtype. Het IFC-model wordt op deze manier ook gevuld, op basis van de woningen. Hierdoor kan er clashdetectie uitgevoerd worden door het vergelijken van het IFC-model met de andere IFC-modellen in het project. Dit biedt de mogelijkheid om overleg te voeren met de andere onderaannemers/partners in het bouwproces.

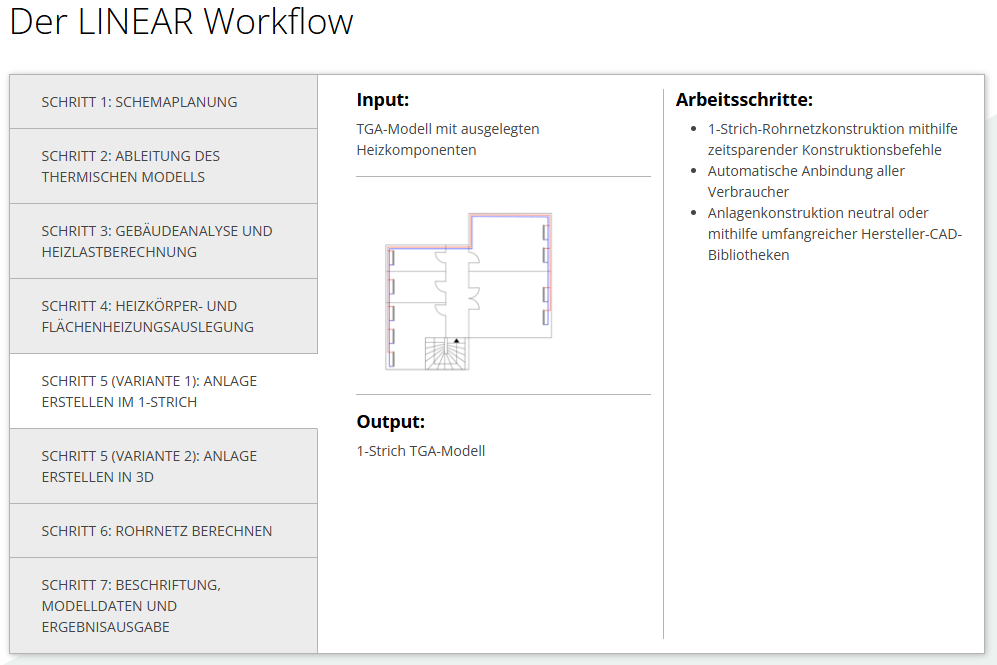

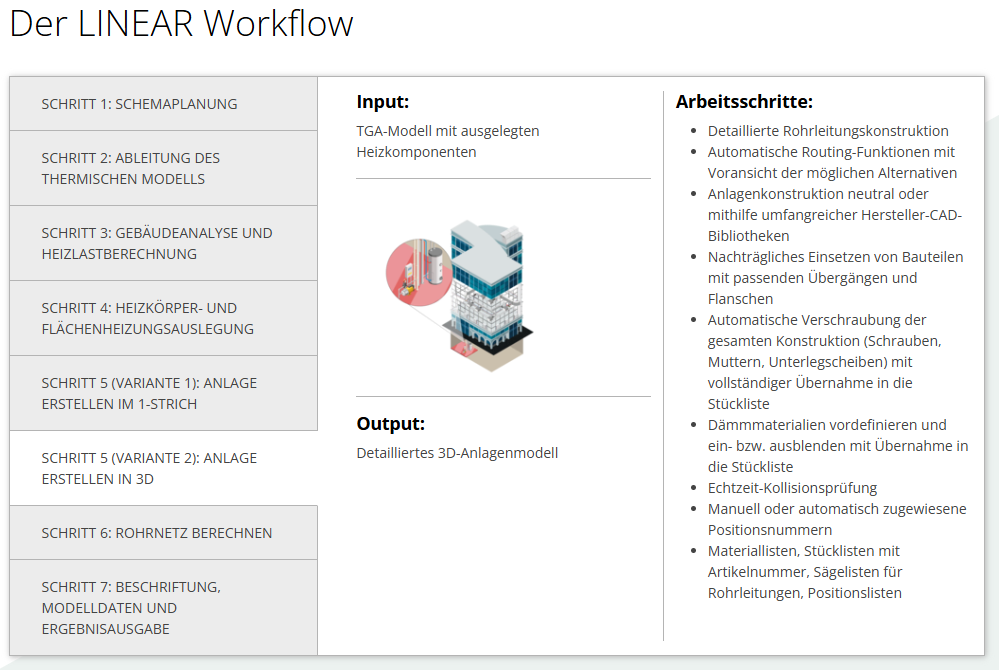

STAP 5
Systeem berekening
Met de software Building en Analyse worden de norm berekeningen uitgevoerd wederom met de gegevens vanuit de vraagspecificatie. Hierbij wordt de tekening gekoppeld met Building waarin de parameters zijn ingevoerd zoals bijvoorbeeld de ontwerp aanvoertemperatuur.
Met de gecombineerde software wordt de output van het systeem gegenereerd, zoals de warmtebalans waarin a.d.h.v. de uitwerkingen kan worden gezien of alle vertrekken dekkend zijn conform de norm berekeningen.


STAP 6
2D Visualisatie – Layout
In deze stap wordt de visuele output gegenereerd, zoals de 2D verlegtekening van de plattegronden. Tevens wordt per woningtype deze ook in het IFC-model opgenomen. Dit gebeurt per bouwlaag, conform de planning die vooraf is afgegeven of aangeleverd door het bouwteam. Door per bouwlaag te werken, kan direct de externe goedkeuringsprocedure en clashdetectie starten. Het proces en de uitwerkingen voor de overige verdiepingen kunnen indien nodig nog worden bijgesteld.

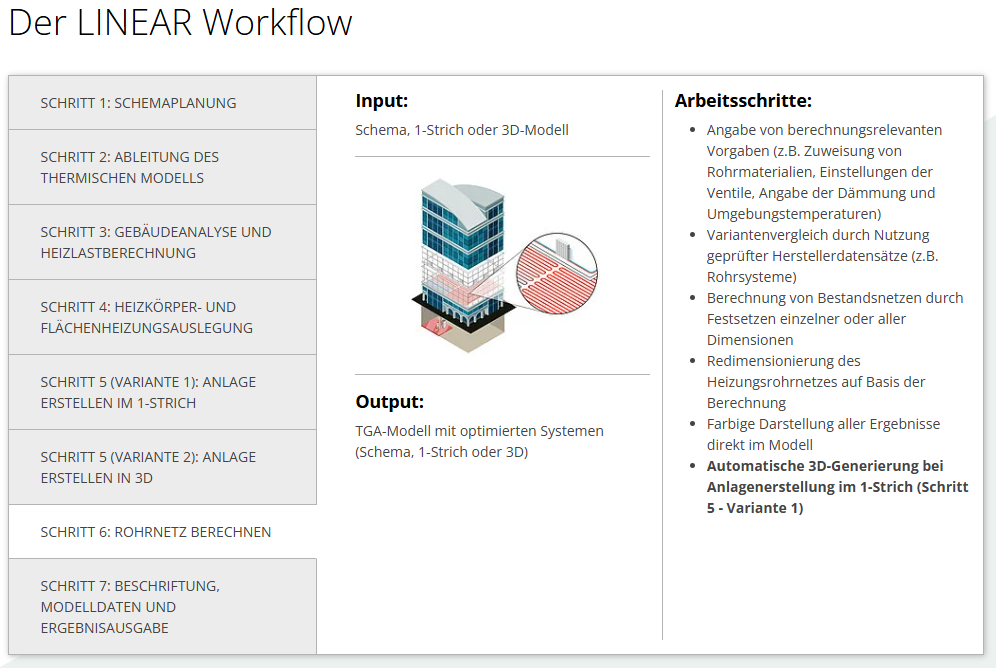

STAP 7
Leidingberekening
Nadat de tekeningen zijn gegenereerd en de normberekeningen zijn gemaakt, wordt er een leidingberekening uitgevoerd.

STAP 8
3D Visualisatie – en aanzichten
In deze stap wordt de visuele output gegenereerd, zoals de 3D tekeningen en 2D detailtekeningen/aanzichten.


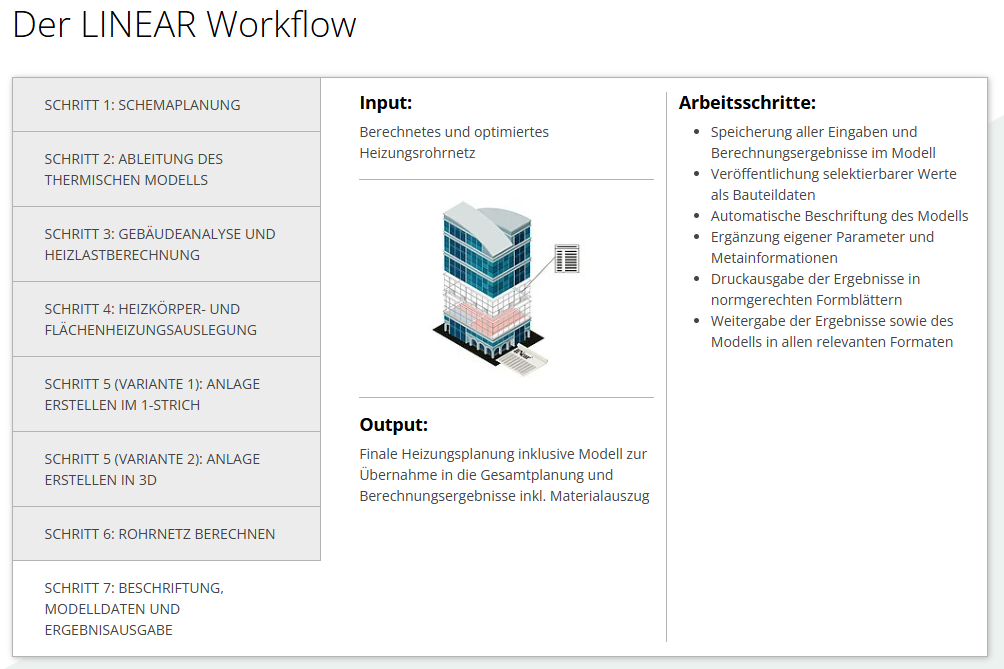

STAP 9
Afronding TU fase
Als alle uitwerkingen en berekeningen zijn gemaakt op woningtype-niveau, en clashdetecties/goedkeuringen en overleg over de uitvoering hebben plaatsgevonden, wordt het totale IFC-model van de individuele woningen voor het project gegenereerd. Nadat alles is gepubliceerd, volgt nog een interne controlefase, waarna de stukken definitief worden gemaakt voor de uitvoering en als zodanig worden gepubliceerd op het platform van de opdrachtgever en intern in ACC. Hiermee hebben we een complete dataset voor de installatie van het afgifte- en opnamesysteem.
STAP 10
Realisatie en revisie.
Voor de montage zijn de gegevens op woningniveau beschikbaar. Aan de hand van de definitieve verleg tekening, detailtekeningen en werkinstructies wordt de realisatie op locatie doorgevoerd. Eventuele wijzigingen in het werk worden indien goedgekeurd direct verwerkt in de dataset van het project.
