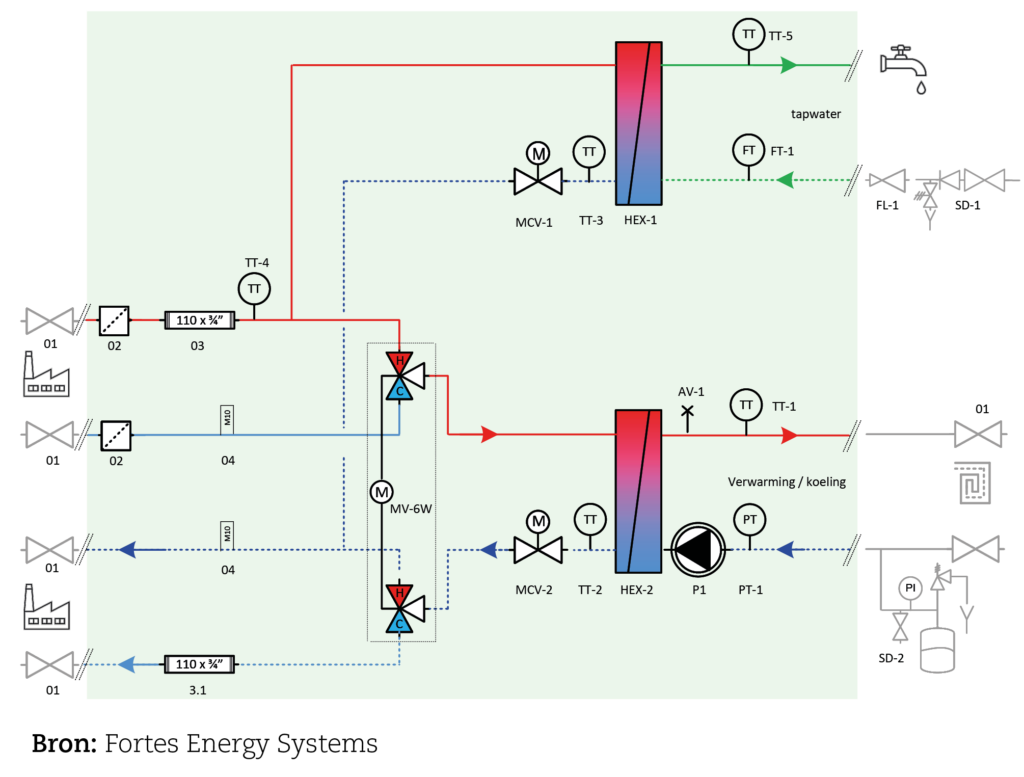

4P-2P Afleverset gescheiden systeem

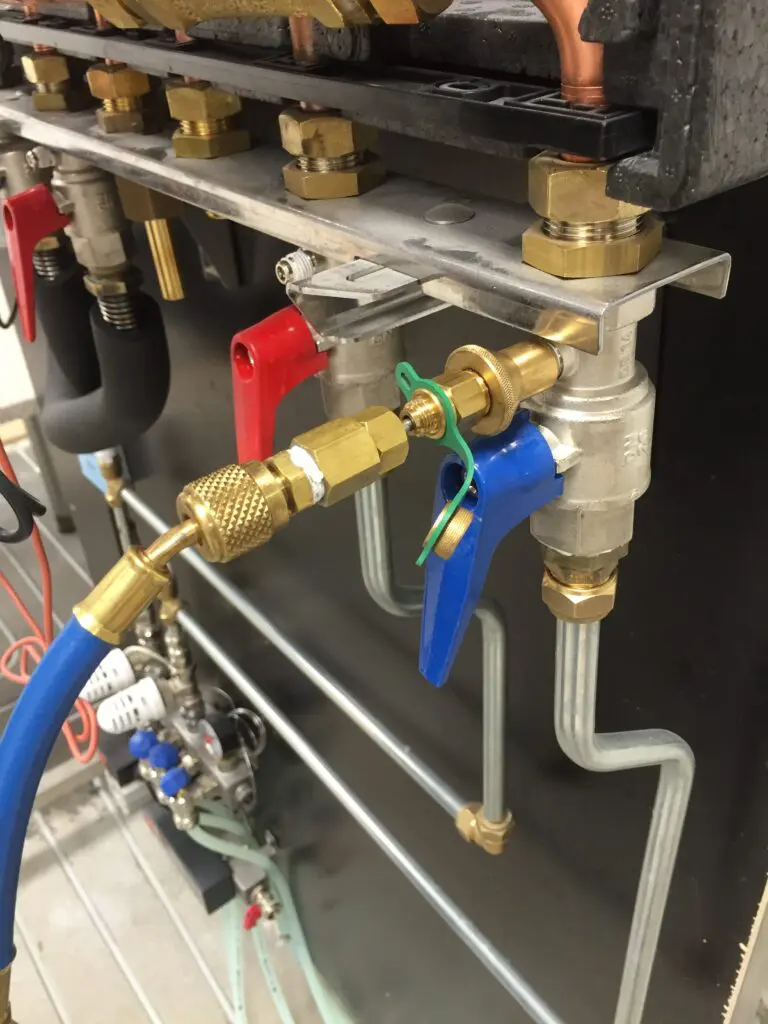

Afleverset/primaire installatie

Binnen het project valt de afleverset inclusief de montagebeugel doorgaans als installatieonderdeel onder de demarcatie van de ESCo (energieleverancier). Deze wordt meestal gemonteerd op een gestandaardiseerde montagebeugel, waarop ook de binnenhuisinstallatie wordt aangesloten. De afleverset valt buiten de demarcatie van JK engineered solutions. Een 4P afleverset als gescheiden systeem heeft de volgende functies:

• Het verwarmen van tapwater tot een constante temperatuur
• Het leveren van warm- of koelwater via een interne regeling/aansturing bij externe vraag
• Het thermisch desinfecteren van de tapwaterwarmtewisselaar
• Het voorzien in drukscheiding/warmtewisselaar voor hoogbouw
• Het 24/7 op afstand communiceren en bieden van remote service support
• Het beheren van data
• Het meten van de geleverde energie (energiemeter)
• Het filteren van het inkomende proceswater uit het warmte-/koudenet

VERWARMING & KOELING

Voor de secundaire installatie (JK) is vanaf de demarcatie alleen de functie voor het verwarmen en koelen van de binnenhuis installatie van toepassing binnen het project. Onderstaande functionaliteit is in de basis opgenomen en dient bevestigd te worden door de leverancier van de afleverset:

• Warmte- of kouderegeling – Bij warmte- of koud vraag vanuit de woning wordt de interne hydraulische schakeling,
  de circulatiepomp en CV-regelafsluiter (zoneventiel) aangestuurd, om warm water of koelwater aan de binnen installatie te leveren.
• Aanvoerwatertemperatuurregeling – De optimale secundaire aanvoertemperatuur wordt berekend aan de hand van de primaire aanvoertemperatuur, de gewenste aanvoertemperatuur en het retourtemperatuur compensatie setpoint.
• Retourwatertemperatuurregeling verwarmen – Wanneer de CV-retourtemperatuur boven het ingestelde setpoint komt, wordt de berekende secundaire aanvoertemperatuur gereduceerd. Dit levert een lagere primaire retourtemperatuur op, dit heeft een positieve invloed op het systeemrendement.
• Retourwatertemperatuurregeling koelen – Wanneer de koelwaterretourtemperatuur onder het ingestelde setpoint komt, wordt de berekende secundaire aanvoertemperatuur verhoogd. Dit levert een optimale primaire retourtemperatuur op, dit heeft een positieve invloed op het systeemrendement.
• Aanvoertemperatuurbeveiliging – De afleverset is in het secundaire circuit voorzien van een aanvoertemperatuursensor. Wanneer de CV-aanvoertemperatuur gedurende een bepaalde tijd boven het ingestelde setpoint komt, wordt de CV-regelafsluiter direct gesloten en de pomp uitgeschakeld, zodat de binnen installatie beveiligd is tegen ongewenste oververhitting (met bijvoorbeeld een storingsindicatie rode LED).
• Droogstook-/opstookprotocol – Het droogstookprotocol is een automatisch programma  ontwikkeld om de vloerverwarming langzaam op te warmen en vervolgens langzaam af te laten koelen. Hierdoor kan vocht, dat overblijft na het gieten van de vloer, sneller verdampen. Het droogstookprotocol kan worden ingezet aan het einde van de bouwfase zodra er warmte geleverd wordt uit de hoofdinstallatie. Tijdens dit bedrijf wordt vraag naar tapwater, verwarming en/of koude genegeerd. Als het droogstookprotocol is doorlopen stopt het programma automatisch.
• Lage en hoge drukbeveiliging – De afleverset is in het secundaire circuit (van de afleverset) voorzien van een druksensor. Wanneer de druk in de binnen installatie lager of hoger wordt dan de ingestelde onder- of bovenwaarde, schakelt de afleverset naar de stand drukstoring en wordt de pomp automatisch uitgeschakeld en de CV-regelafsluiter gesloten. (rode LED-indicatie gaat knipperen). Zodra de druk weer tussen de ingestelde setpoints ligt, zal de storing automatisch worden opgeheven en is de afleverset weer in bedrijf. Een hoge drukbeveiliging kan erop duiden dat het expansievat de druk niet meer kan opvangen en het overstortventiel in werking is. Bij een lage drukbeveiliging moet de binnen installatie bijgevuld worden. Bij een herhaaldelijk storing wegens lage druk, moet de binnen installatie gecontroleerd worden op mogelijke lekkage.

Als voorbeeld vindt u bij downloads een brochure van een dergelijke unit: AquaHeat WKW-HEX 4P.
