Zoneregeling Danfoss Icon

Danfoss Icon2™

Conform het Besluit Bouwwerken Leefomgeving (BBL) dient elk afgiftesysteem te zijn uitgerust met de mogelijkheid om de ruimtetemperatuur in een verblijfsruimte te kunnen (na)regelen. De Danfoss Icon2™ zoneregeling biedt hiervoor verschillende watervoerende toepassingen voor zowel afgifte- als opnamesystemen. Deze toepassingen zijn te vinden in het Technisch Handboek Danfoss Icon2™, dat beschikbaar is op de website van Danfoss Icon2™ onder de sectie Documentatie.

Danfoss Icon2™ biedt een nauwkeurige en efficiënte regeling voor vloerverwarming en -koeling en is compatibel met warmtepompen, hybride systemen en afleversets voor warmte en koude. De Icon2™ Hoofdregelaar is standaard uitgerust met 15 motoruitgangen. Zowel bedrade als draadloze thermostaten kunnen direct aan deze regelaar worden gekoppeld. In de projecten worden echter uitsluitend bedrade thermostaten en verbindingen gebruikt.

Toepassingen

Voor de projecten is het van belang dat de vraagspecificatie is opgesteld (zie hiervoor ook het vraagspecificatie formulier). Aan de hand van de primaire- en secundaire installatie en het opgenomen principeschema wordt de toepassing geselecteerd. Deze toepassingen bestaan uit een aantal basis componenten en de schakeling en instellingen daarvan.

De inbedrijfstelling van de regeling verloopt via de Icon2™ inbedrijfstellingsapp, waarmee voor elke opgeleverde woning automatisch een digitaal document kan worden gegenereerd, inclusief ondertekening. Dit document biedt inzicht in een compleet overzicht van de gebruikte instellingen, toegepaste producten en het functioneren van de secundaire installatie. Op deze manier wordt voldaan aan de eisen van de Wet kwaliteitsborging (Wkb), die per 1 januari 2024 van kracht is.

Hoofdregelaar

De hoofdregelaar is beschikbaar in twee uitvoeringen: de Basic en de Advanced. De Basic uitvoering is geschikt voor installaties die alleen verwarmen, waarbij de omschakeling naar koelbedrijf vanuit de primaire installatie gebeurt via een extern potentiaalvrij contact (toepassing 04).

De Advanced uitvoering biedt ten opzichte van de Basic uitvoering extra functionaliteiten, waaronder alle 20 voorgeprogrammeerde toepassingen opgenomen in het Technisch Handboek. Voorbeelden hiervan zijn:

  • Aansturing van (hybride) warmtepompen en afleversets, waarvoor een apart stuursignaal voor warmte- en koelvraag nodig is;
  • Aansturing van regelafsluiters in 3- en 4-pijpsverwarmingssystemen;
  • Regeling van de watertemperatuur voor zowel koeling als verwarming.

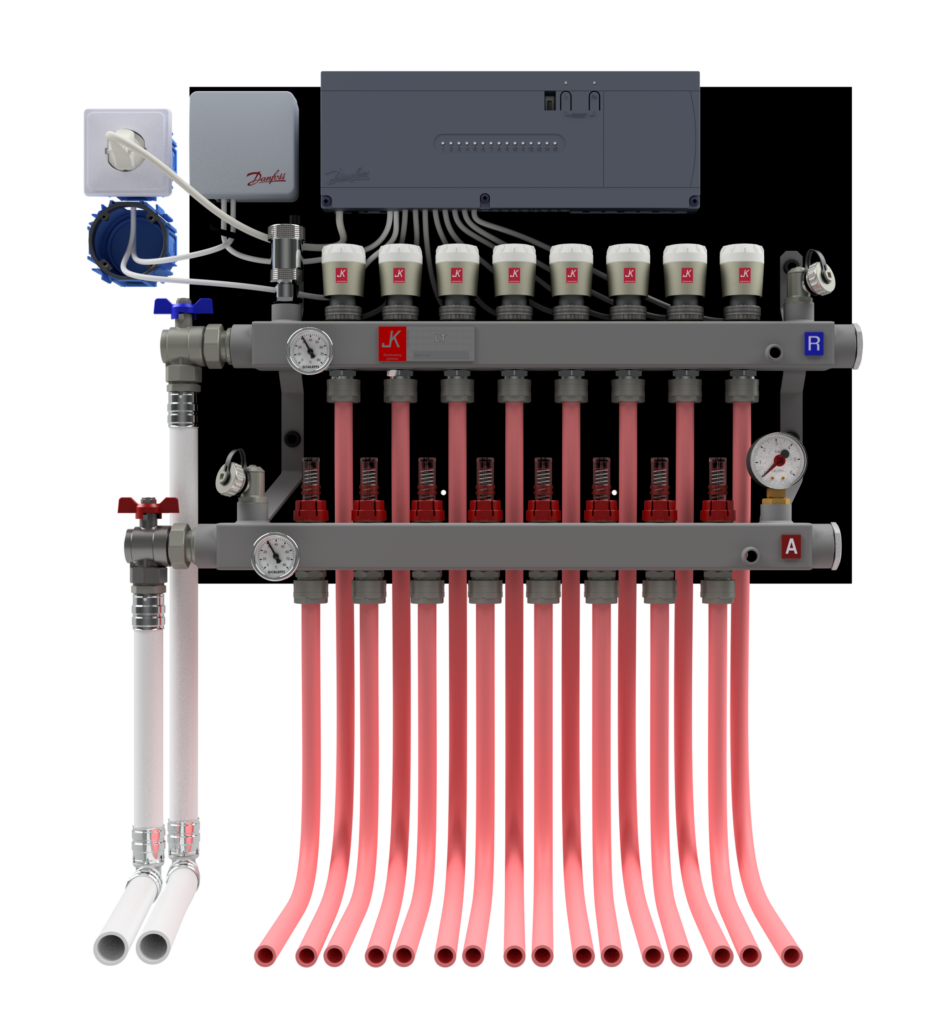

Beide hoofdregelaars beschikken over 15 kanalen/motoruitgangen voor de vloerverwarmingsgroepen, waarmee de thermomotoren op de groepen kunnen worden aangestuurd (open/dicht of PWM). De stuurspanning voor de thermische motoren is 230 V, maar kan worden omgebouwd naar 24 V door het plaatsen van een ombouwtransformator van 230 V naar 24 V. Deze toepassing is geschikt voor een ontwerp met één hoofdregelaar in een woning met meerdere bouwlagen, mits het aantal groepen per regelaar passend is.

AMZ Junction box 24V

Dit is een schakelrelais welke bij bepaalde toepassingen noodzakelijk is. De AMZ box krijg vanuit de hoofdregelaar zijn voeding 230 [V].
