JK RVS verdelers/verzamelaars
Vloerverwarmingsinstallaties maken gebruik van verdelers/verzamelaars die fungeren als gezamenlijke aanvoer- en retourhulpstukken, waarop verschillende componenten van de hydraulische schakeling gemonteerd kunnen worden. Bij het ontwerp van de installatie dient rekening te worden gehouden met de benodigde opstelruimte voor de verdeler.
Verdelers/verzamelaars voor vloerverwarming hebben verschillende functies om het afgiftesysteem efficiënt te laten werken. De belangrijkste functies zijn:
- Verdeling van het verwarmingswater: De verdeler ontvangt het verwarmde water van de centrale verwarmingsbron (zoals afleverset, warmtepomp etc.) en verdeelt dit gelijkmatig over de verschillende verwarmingscircuits/groepen in de vloer. Dit zorgt ervoor dat elk gedeelte van de vloer de juiste hoeveelheid warm water ontvangt voor een gelijkmatige verwarming;
- Terugbrengen van afgekoeld water: De verzamelaar ontvangt het water dat is afgekoeld door het verwarmingsproces/vloerverwarming uit de verschillende vloerverwarmingscircuits/groepen en brengt dit terug naar de verwarmingsbron om opnieuw te worden opgewarmd;
- Instellen van doorstroming (debietregeling): Veel verdelers/verzamelaars zijn uitgerust met inregelafsluiters (insert-ventielen/flowmeters) die het debiet (de hoeveelheid water) per circuit kunnen reguleren. Dit zorgt ervoor dat alle delen van de vloerverwarming even efficiënt functioneren, zelfs als de lengte van de circuits varieert.
- Zone-regeling: De verdelers/verzamelaars kunnen worden uitgerust met thermomotoren voor zone-naregeling (eigen thermostaat in een verblijfsruimte). Hiermee kan de temperatuur in verschillende zones of kamers onafhankelijk van elkaar worden geregeld, zodat het energieverbruik geoptimaliseerd wordt.
- Integratie van aanvullende componenten/appendages: De verdeler kan voorzien zijn van aansluitingen voor extra onderdelen zoals pompen, thermostaten, sensoren, en drukregelaars, om het afgifte-opnamesysteem verder te optimaliseren.
De twee basistypes vloerverwarmingsverdelers zijn:
- Verdeler met pomp (mengverdeler): Deze verdeler heeft een ingebouwde circulatiepomp die het water actief door de circuits/groepen circuleert. Het mengen van inkomend warm water met terugkerend water kan nodig zijn om de juiste temperatuur voor de vloerverwarming te behouden of te verkrijgen. De verdeler regelt het debiet en de druk van het water dat naar de verschillende circuits/groepen gaat en regelt tevens de aanvoertemperatuur die de vloer in gaat.
- Verdeler zonder pomp: Dit type werkt zonder circulatiepomp en maakt gebruik van de dynamische druk/opvoerhoogte van het primaire systeem. De verdeler is direct verbonden met de aansluitleidingen van de omvormer (afleverset, warmtepomp, etc.). Het verwarmde water wordt via de verdeler naar de vloerverwarmingscircuits geleid, en het afgekoelde water wordt direct teruggeleid naar het primaire systeem zonder aparte, gescheiden stroming. De verdeler kan de aanvoertemperatuur zelf niet actief regelen.

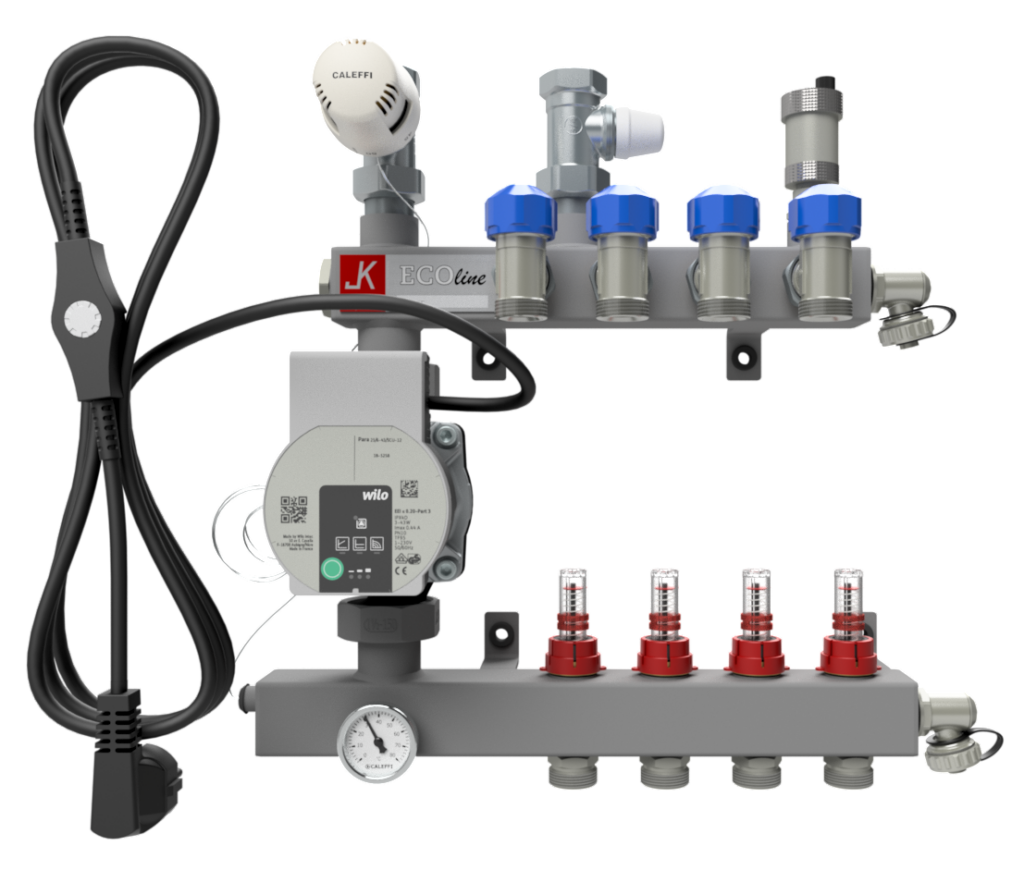

JK RVS Ecoline pomp-verdeler/verzamelaar
De Ecoline verdeler/verzamelaar is een mengverdeler, voorzien van een drukgecompenseerde Wilo Yonos Para RS 25/6 circulatiepomp. Bij deze verdeler is het mogelijk om een relatief hogere aanvoertemperatuur (> 45 [°C]) te mengen met het “koudere” retourwater uit het afgiftesysteem, waardoor de aanvoertemperatuur kan worden verlaagd naar de gewenste ontwerp- (intrede-) temperatuur voor het afgiftesysteem.
De circulatiepomp heeft een voedingsspanning van 230 [V] nodig en kan worden aangestuurd door de Danfoss Icon2™ (na)regeling, zodra er vraag is vanuit één van de ruimten in het secundaire systeem/binnenhuisinstallatie.
meer infoJK RVS LT verdeler/verzamelaar
De JK RVS LTV-verdeler/verzamelaar zonder (direct op de verdeler geplaatste) circulatiepomp heeft geen mogelijkheid om de aanvoertemperatuur te mengen. De ontwerp-aanvoertemperatuur die vanuit de primaire installatie wordt aangeleverd, moet dan ook afgestemd zijn op het afgiftesysteem in de secundaire installatie. Deze temperatuur is maximaal ca. 45 [°C] bij verwarming en mag niet lager zijn dan 18 [°C] bij comfortkoeling (om condensvorming te voorkomen). Deze verdeler wordt toegepast in combinatie met een warmtepomp of een indirecte afleverset voor stadsverwarming (met geïntegreerde circulatiepomp). De primaire installatie regelt in stappen de opwarming van het aanwezige water in de binnenhuisinstallatie.
meer info

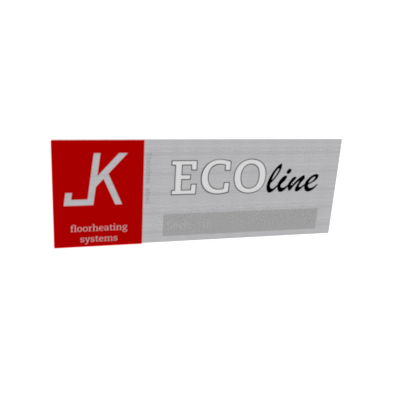

Type plaatje
De JK RVS verdelers worden alleen voor eigen gebruik gemaakt en toegepast in de JK afgifte- en opname systemen. Iedere JK verdeler is voorzien van een typeplaatje en een unieke serienummer.
Hier meer informatie over componenten op de verdeler
