JK RVS Ecoline verdeler

JK RVS Ecoline pomp-verdeler/verzamelaar

De volgende uitvoeringen van de Ecoline pompverdeler/verzamelaar zijn:

• Standaard Ecoline verdeler: voor het mengen van cv-water met een hogere primaire watertemperatuur dan 45 [°C], naar de gewenste aanvoertemperatuur secundair (welke de vloer in gaat).
• Ecoline verdeler voor stadsverwarming: voor het mengen van cv-water met een hogere primaire watertemperatuur dan 45 [°C] (meestal is dit een temperatuur van ca. 70 [°C]), naar de gewenste aanvoertemperatuur secundair (welke de vloer in gaat). Deze verdeler wordt verder uitgerust met een RTL ventiel op de retour t.b.v. de begrenzing van de retourtemperatuur (eis ESC0’s) en een geïntegreerde keerklep.
• Speciale uitvoeringen: Deze type verdelers worden specifiek voor projecten ontworpen en geproduceerd.

Basis componenten JK RVS Ecoline pompverdeler:

• Aanvoer verdeelbalk
• Aanvoercircuit voorzien van geïntegreerde afleesbare debietmeter met een meetbereik van 0,5 – 5,0 [l/m]
• Retour verzamelbalk
• Retourcircuit voorzien van geïntegreerde instelbare afsluiter, aansluiting M30 x 1,5[mm] geschikt voor een thermische aandrijving
• Aanvoer primair voorzien van Caleffi thermostatische afsluiter met lage weerstand met capillair geïntegreerd in de Aanvoer verdeelbalk
• Thermostatisch instelbare kraan, regelbereik van 20 – 50[°C]
• CV-aansluiting 3/4″
• Wilo circulatiepomp Delta-P geregeld (type Para 25/6 voeding 230 [V])
• Maximaal beveiligingsthermostaat (schakelt bij te hoge temperatuur aanvoer vloerverwarming de pomp tijdelijk uit)
• Aansluitkoppelingen voor vloerverwarmingsbuizen
• Automatische ontluchter (afsluitbaar)
• Analoge temperatuurmeter
• Stelklep/keerklep (bij hydraulisch actieve pompverdeler (LT) of keerklep stadsverwarming)
• Vul- en aftapkraan
• Kunststof rubber bevestigingstules (t.b.v. reductie overdracht geluid)
• Retour primair voorzien van Calefffi retourafsluiter
• Bij stadsverwarming een retour watertemperatuur begrenzer (RTL ventiel met geïntegreerd capillair), regelbereik van 20 – 50[°C]

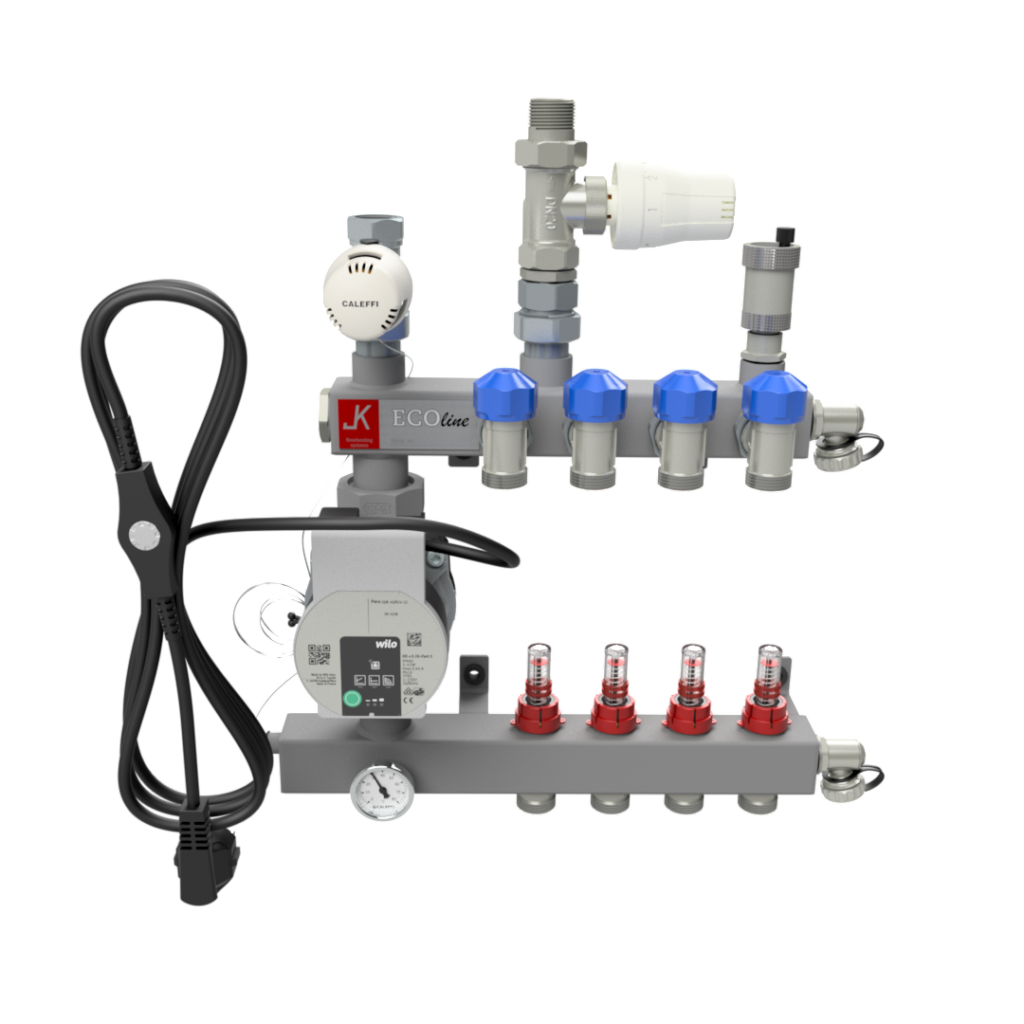

JK RVS Ecoline pomp-verdeler/verzamelaar Stadsverwarming

in systemen zoals stadsverwarming, met een directe aansluiting en een aanvoertemperatuur van ca. 70[°C], wordt voor de verdeler/verzamelaar een zoneventiel geplaatst. Dit ventiel sluit de secundaire installatie af wanneer er geen warmtevraag vanuit de woning is. Wanneer er vraag is vanuit de binnenhuisinstallatie, worden eerst de thermische motoren op de verdeler/verzamelaar geopend. Pas daarna, met een tijdsvertraging, wordt de circulatiepomp ingeschakeld en het zoneventiel geactiveerd. De circulatiepomp gaat direct het water in de verdeler circuleren, terwijl het zoneventiel langzaam opent, met een tijdsvertraging.

De aanvoertemperatuur wordt ingesteld op het thermostatische ventiel met capillair, dat de ingestelde temperatuur in de aanvoerbalk meet. Zodra de ingestelde temperatuur is bereikt, sluit het ventiel, waardoor de circulatie alleen nog maar over de verdeler/verzamelaar plaatsvindt. Als beveiliging schakelt een temperatuuropnemer/-schakelaar achterop de aanvoerbalk van de verdeler de circulatiepomp uit bij een te hoge watertemperatuur in de verdeler (> 50°C).

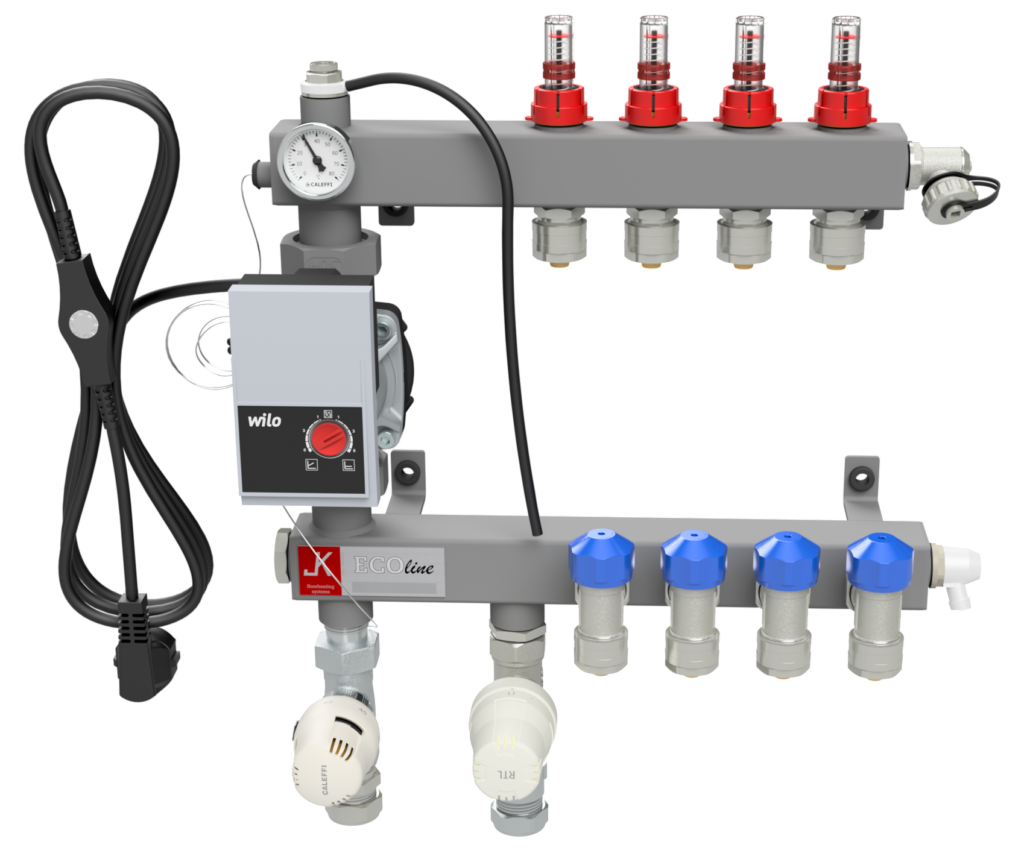

JK RVS Ecoline pomp-verdeler/verzamelaar Stadsverwarming Onderaansluiting

in systemen zoals stadsverwarming, met een directe aansluiting en een aanvoertemperatuur van ca. 70[°C], wordt voor de verdeler/verzamelaar een zoneventiel geplaatst. Dit ventiel sluit de secundaire installatie af wanneer er geen warmtevraag vanuit de woning is. Wanneer er vraag is vanuit de binnenhuisinstallatie, worden eerst de thermische motoren op de verdeler/verzamelaar geopend. Pas daarna, met een tijdsvertraging, wordt de circulatiepomp ingeschakeld en het zoneventiel geactiveerd. De circulatiepomp gaat direct het water in de verdeler circuleren, terwijl het zoneventiel langzaam opent, met een tijdsvertraging.

De aanvoertemperatuur wordt ingesteld op het thermostatische ventiel met capillair, dat de ingestelde temperatuur in de aanvoerbalk meet. Zodra de ingestelde temperatuur is bereikt, sluit het ventiel, waardoor de circulatie alleen nog maar over de verdeler/verzamelaar plaatsvindt. Als beveiliging schakelt een temperatuuropnemer/-schakelaar achterop de aanvoerbalk van de verdeler de circulatiepomp uit bij een te hoge watertemperatuur in de verdeler (> 50°C).
