Aansluiten van 2-draads 24V thermostaten

De communicatie tussen de Icon2™ hoofregelaar en de thermostaten gebeurt via een bus-verbinding Voor een storingsvrije werken wij met een UTP (datakabel) tussen thermostaat en regelaar.

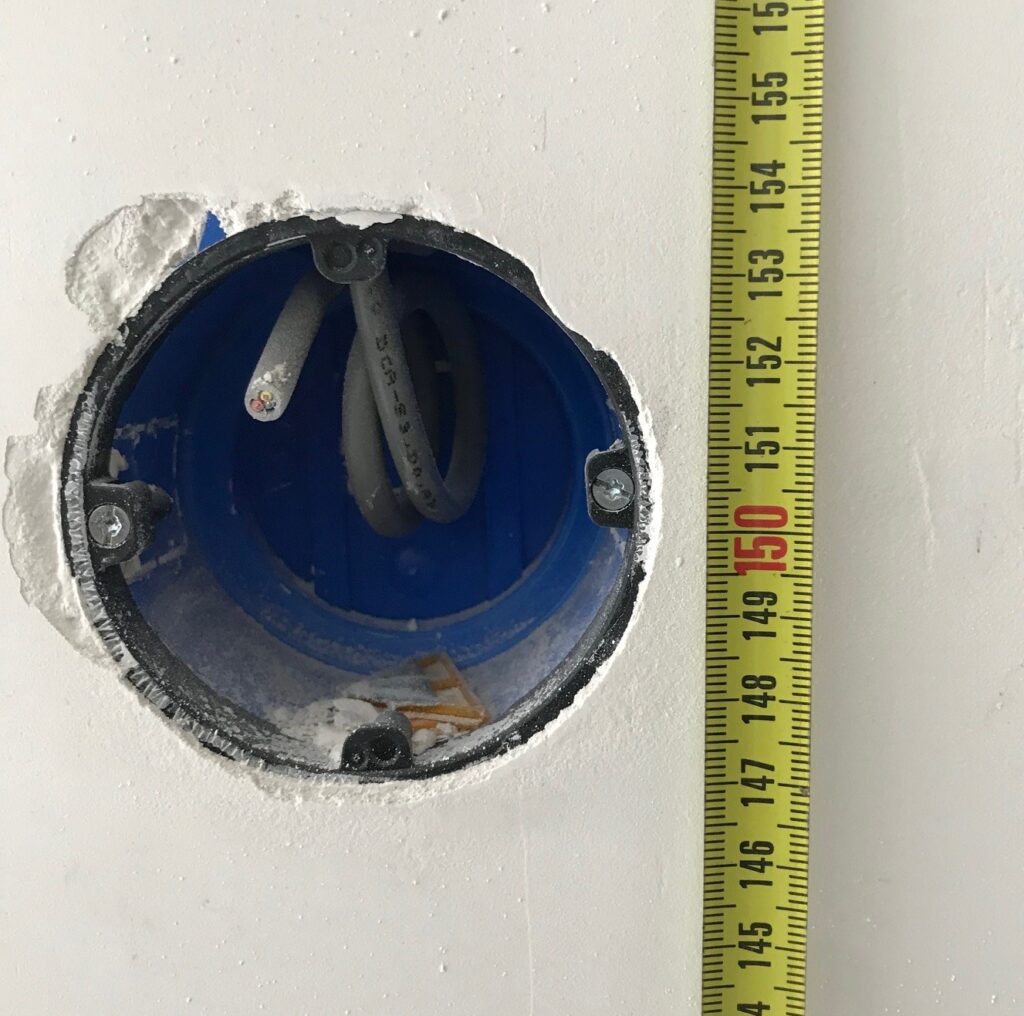

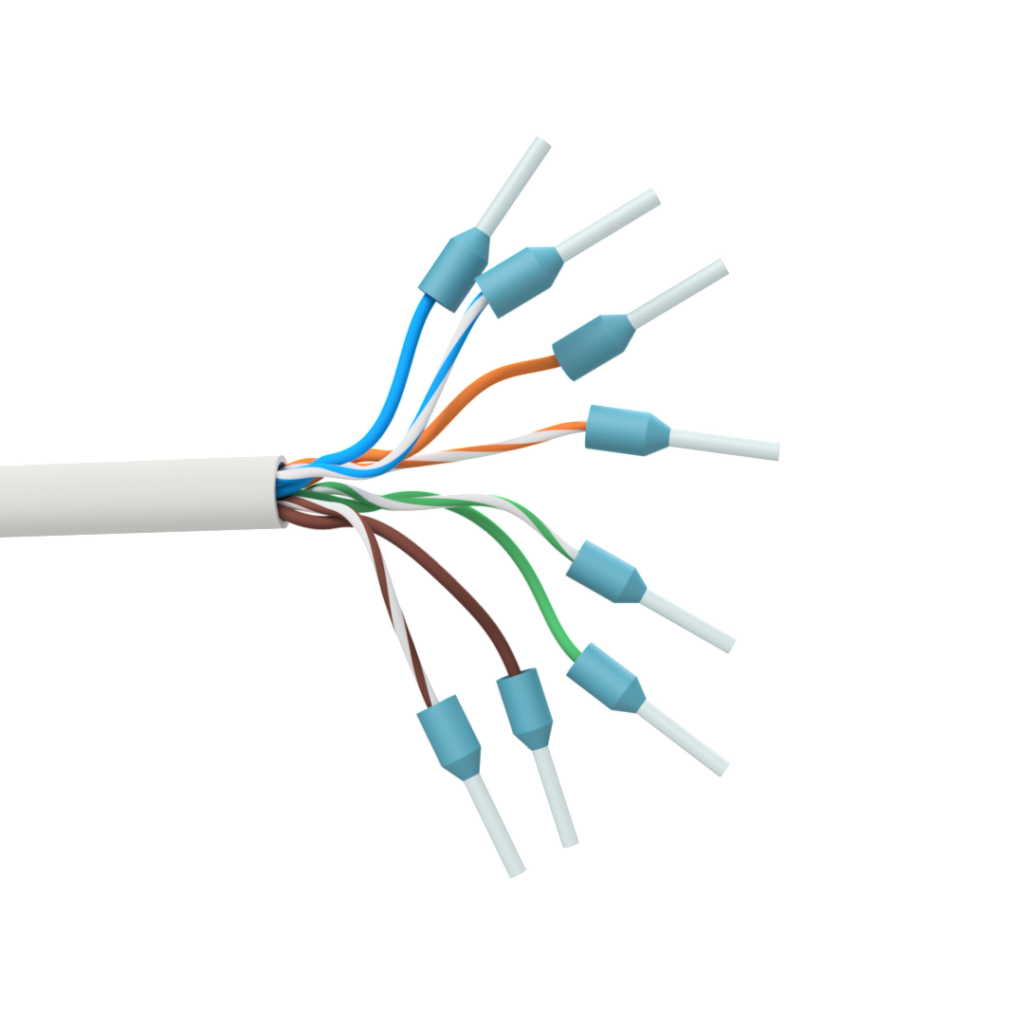

UTP staat voor Unshielded Twisted Pair De kabel bestaat uit 4/8 aders (2/4 paar) die per twee worden getwist voor een betere bescherming tegen elektromagnetische interferentie Hierdoor is de kans op storingen erg klein. Er hoeven slechts twee aders te worden gebruikt. De thermostaat-aansluitingen zijn ongevoelig voor polariteit waardoor het omwisselen van de twee aders geen gevolgen heeft voor een goede werking.



Voorbeeld elektrische aansluiting Toepassing 15

Flexibiliteit bij het aansluiten van thermostaten

De thermostaten worden digitaal toegewezen aan de corresponderende motoruitgangen d.m.v. de Danfoss Icon2™ App. Hierdoor maakt het niet uit op welke 24[V] RT-aansluiting de thermostaat wordt aangesloten.

De Icon2™ hoofdregelaar heeft 3 aansluitingen voor thermostaten (24[V] RT) Op iedere aansluitklem kunnen twee aders (max. 0,75 mm²) worden aangesloten De kabeldoorvoeren in de behuizing en aansluitklemmen zijn geschikt voor het aansluiten van maximaal 6 thermostaten Op iedere klem kunnen twee aders (max. 0,75 mm²) worden aangesloten.

• Max. 100[m] UTP kabel
• Klemmenstrook Max. 2 aders per klem
• Bedraden als ster-netwerk Max. 6 direct aan te sluiten
• Bedraden met bus-structuur Max. 5 per uitgang
